布袋除尘系统原理图全面解析：结构、工作过程与应用

在工业粉尘治理领域，布袋除尘系统以其高效的过滤性能成为众多企业的首选设备。一套设计优良的布袋除尘系统排放浓度可控制在10mg/m³以下，过滤效率高达99.9%以上。本文将透过原理图和结构分析，带您全面了解这一环保设备的工作机制，同时介绍郑州朴华科技在这一领域的技术贡献。郑州朴华科技有限公司是河南专业的环保设备生产厂家，长期致力于各种粉尘治理设备、脱硫设备、脱硝设备、VOCs有机废气处理设备、气力输送设备和污水处理设备的设计研发生产。

布袋除尘系统的基本结构组成

要理解布袋除尘系统的工作原理，首先需要了解其基本结构。一套完整的布袋除尘器通常由三个主要部分构成：上箱体、中箱体和下箱体（灰斗），每个部分都承担着独特的功能。

系统具体组成包括：

• 箱体结构：包括袋室、净气室和多孔板，箱体设计通常耐压5000Pa，确保设备稳定运行

• 过滤系统：由滤袋和滤袋骨架组成，是除尘器的核心部件，负责捕捉粉尘颗粒

• 清灰系统：包括主气管、喷吹管、脉冲阀和控制仪，负责定期清除滤袋上积累的粉尘

• 进气排灰系统：有标准带灰斗式和敞开法兰式两种形式，根据不同工况选择

• 控制系统：采用PLC自动控制，实现除尘器运行与卸料自动联锁

说到这里，不得不提箱体设计的精密性。除尘器内部，滤袋以50-80毫米的黄金间距垂直悬挂，形成高效的"滤袋森林"。花板采用4-6毫米碳钢板激光切割，孔位误差不超过0.05毫米，这种精密配合使设备漏风率始终控制在2%以下。

布袋除尘系统工作原理详解

布袋除尘系统的工作原理基于过滤-清灰双阶段机制，整个过程如同一个精密的呼吸系统，不断吸入含尘气体，排出洁净空气。

具体工作流程可以分为以下几个步骤：

1. 含尘气体进入：含尘气体由进气口进入灰斗，由于气流截面积突然膨胀，流速降低，部分较粗且密集的粉尘颗粒在重力作用下直接落入灰斗

2. 过滤过程：细尘粒随气流上升进入布袋除尘室，通过滤袋时，粉尘在惯性、碰撞、筛分、拦截和静电等综合作用下被阻留在滤袋外表面，净化后的气体进入上箱体至净气集合管

3. 清灰触发：随着过滤进行，滤袋表面粉尘层增厚，当设备阻力达到设定值（通常1200-1500Pa）时，压差监测系统触发清灰程序

4. 脉冲清灰：控制系统发出指令，脉冲阀开启，压缩空气在0.2-0.6兆帕压力下，以0.1秒极短时间喷吹，使滤袋产生剧烈抖动，附着粉尘应声而落

5. 粉尘收集：剥离的粉尘落入灰斗，通过排灰装置排出，完成一个清灰周期

坦白说，清灰过程是布袋除尘技术的核心。现代脉冲布袋除尘器采用分室停风清灰方式，切断阀关闭时间足以保证喷吹后粉尘沉降至灰斗，避免粉尘二次吸附。这种设计使得清灰效率比传统方式提升60%，特别适合水泥厂等高浓度工况。

布袋除尘系统的关键组件解析

要深入了解布袋除尘系统，我们需要对其关键组件进行单独分析。每个组件的性能都直接影响到整个系统的运行效率。

滤袋材料与选择

滤袋是布袋除尘器的心脏，根据工况温度和工作环境的不同，可以分为三大类：

不得不说，滤袋选型对除尘器性能至关重要。除了温度因素，还需考虑粉尘特性（酸性、碱性、易燃易爆）以及花板孔口径。例如，郑州朴华科技在为客户选型时，会全面分析工况条件，推荐最合适的滤袋材质和规格，确保除尘效果和设备寿命。

清灰系统核心部件

清灰系统的性能决定了除尘器能否持续高效运行，其主要部件包括：

• 脉冲阀：选用淹没式脉冲阀，响应时间≤0.1s，膜片寿命可达100万次以上

• 喷吹管：开孔直径与喷吹压力匹配，确保每个滤袋喷吹气流均匀性偏差≤5%

• 储气罐：容积按喷吹频次设计，通常为单次喷吹耗气量的3-5倍，保证喷吹压力稳定

• 控制仪：采用PLC控制系统，通过压力传感器实时监测设备阻力，动态调整喷吹周期

脉冲布袋除尘器的技术优势

与传统除尘设备相比，脉冲布袋除尘器具有多重技术优势，这正是它在工业领域广受欢迎的原因。

具体优势表现在：

• 高效过滤：对0.1-10μm颗粒物截留效率可达99.9%以上，满足严格的PM2.5排放标准

• 节能降耗：脉冲喷吹周期可调，压缩空气消耗量较传统反吹式降低30%-50%

• 模块化设计：支持多单元并联，适应不同工况扩容需求，维护简便

• 长寿命设计：采用优质滤袋材料，配合科学清灰系统，使用寿命可达2-3年

• ：集成PLC控制系统，实现自动监测和调节，减少人工干预

说到这里，我们不得不提到郑州朴华科技在脉冲布袋除尘器领域的创新。公司产品包括布袋除尘器、RCO催化燃烧设备、RTO设备、VOCs治理设备、脱硫塔、脱硝设备、光氧催化设备、脉冲除尘器、移动除尘器、超低排放设备和污水处理设备等，为客户提供全方位的环保解决方案。

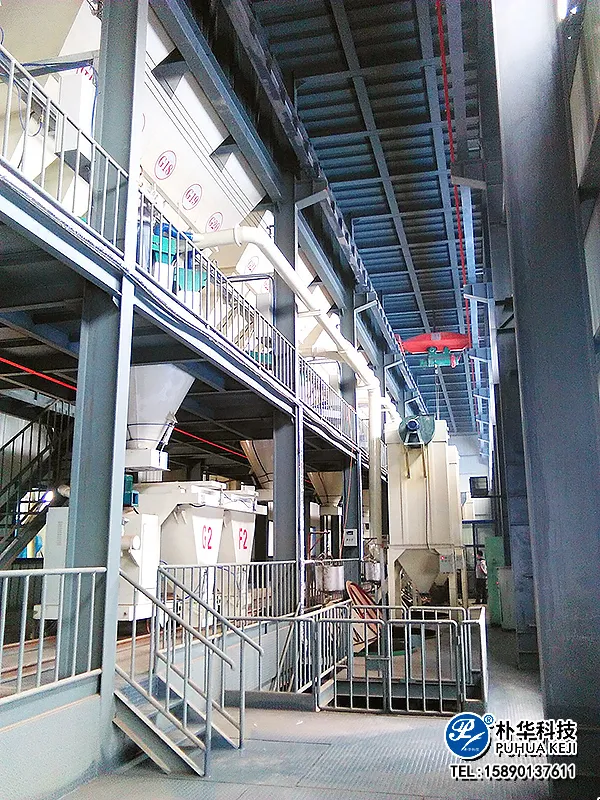

布袋除尘系统的应用场景与选型指南

布袋除尘系统广泛应用于各行业，但不同工况下的选型要点有所不同。选择合适的除尘器是确保治理效果的关键。

主要应用行业包括：

• 水泥厂：磨机系统、煤粉制备系统的成品收集

• 冶金行业：高炉、转炉、电炉烟气净化

• 机械加工：焊接烟尘、抛光粉尘治理

• 化工行业：生产线粉尘收集与处理

• 食品行业：原料处理过程中的粉尘控制

选型时需要考虑的关键参数：

坦白说，选型不当是许多除尘项目效果不佳的主要原因。郑州朴华科技在为客户提供除尘解决方案时，会详细分析粉尘特性（粒径分布、湿度、粘附性）、空间布局和压缩空气源条件，确保推荐的设备完全匹配客户需求。

布袋除尘系统的维护与常见故障处理

正确的维护是保证布袋除尘系统长期稳定运行的关键。了解常见故障及处理方法能有效减少停机时间，提高设备利用率。

日常重点检查维护关键点：

• 除尘器供气集气罐每天都必须放水，避免压缩空气中含油污及水较多

• 顶部检修门螺栓每班检查收紧，防止箱体漏风

• 每班检查顶部气缸阀板与脉冲阀是否按顺序连续工作

• 定期观察出风口有无粉尘排放异常

• 检查卸灰设备是否工作正常，灰斗有无集灰

• 螺旋输送机，下料器，风机每班加油保持润滑

常见故障及处理方法：

1. 电磁脉冲阀漏气：主要由于电磁脉冲阀的气压平衡孔堵塞或膜片损坏，需清理平衡孔或更换膜片

2. 滤袋破损：可通过依次手动关闭每室提升阀观察烟囱排放确定破损位置，更换破损滤袋

3. 提升阀工作异常：可能是阀板脱落或气缸故障，需调整阀板位置或清洗二位五通阀

4. 气源三联体压力损失过大：清洗过滤网，确保压缩空气通畅

说到这里，郑州朴华科技提供的售后服务值得一提。公司对售出产品实行三包服务，建立产品质量档案，定期实行质量跟踪，并配备专业技术人员提供现场服务，确保客户设备稳定运行。

布袋除尘系统作为工业粉尘治理的有效手段，其工作原理基于精密的结构设计和智能控制技术。通过本文对布袋除尘系统原理图、结构组成、工作过程、关键组件和应用维护的全面解析，希望能帮助读者深入理解这一技术。随着环保要求的不断提高，布袋除尘技术将持续创新，为工业绿色转型提供有力支持。郑州朴华科技作为专业的环保设备生产厂家，将继续致力于技术创新和产品优化，为客户提供包括布袋除尘器在内的全方位环保解决方案，助力企业实现可持续发展目标。
